Сушилня за насипни влакна

I. Въведение

Тази сушилня за насипни влакна е подобрена версия на традиционната сушилня, включваща висока степен на автоматизация, лесна работа, широк регулируем диапазон на скоростта за веригата за сушене и висока енергийна ефективност.

II. Основни технически характеристики

1. Приема система за рециклиране на горещ въздух и енергоспестяващи амортисьори, осигуряващи енергийна ефективност и по-равномерно сушене;

2. Основната задвижваща верига използва регулиране на скоростта на преобразуване на честотата, за да се адаптира към различните изисквания на процеса на сушене на свободни влакна;

3. Всяка сушилна камера има независим изпускателен порт, позволяващ регулиране на изпускателния обем според различните работни условия, спестявайки енергия;

4. Сушилната камера има независима автоматична система за контрол на температурата, което води до минимално температурно отклонение;

5. Студеният въздух се вкарва на входа и изхода, осигурявайки еднаква температура на влакното след изсушаване;

6. Филтърната мрежа се почиства лесно.

III. Основна конфигурация

1. Основно зониране: Сушилнята за свободни влакна е разделена на две части: зона за сушене (3 отделения) и предавателно отделение.

2. Циркулационен вентилатор: 15kW циркулационен вентилатор е инсталиран в горната част на зоната за сушене, което прави циркулацията на въздуха в камерата по-ефективна.

3. Разпределение на въздушния поток: Циркулационният вентилатор е оборудван с преграда за разпределение на въздушния поток, осигуряваща по-гладък и по-равномерен въздушен поток и гарантиращо качество на сушене.

4. Стоманена рамка на сушилната камера: Конструирана с помощта на 2,5 mm стандартна квадратна тръба.

5. Контрол на температурата: Оборудван с надежден пневматичен диафрагмен клапан за контролиране на парата, като ефективно поддържа стабилна температура в сушилната камера.

6. Дренаж: Използва високоефективен дренаж с обърната кофа с байпасен Y-образен клапан, което позволява по-ефективно повторно използване на дренажа и запазване на парата.

7. Трансмисионна мрежеста плоча: Изработена от мрежа от неръждаема стомана.

8. Ребра за разсейване на топлината: 1 Два комплекта отделения, използващи алуминиева спираловидна конструкция;

9. Енергоспестяващи амортисьори: Електрически амортисьори (пропорционално регулиране на отварянето) са монтирани отгоре, регулирайки размера на отваряне и затваряне в реално време според температурата за по-голяма енергийна ефективност;

10. Отстраняване на отпадъци под мрежестите панели: Долна плоча е монтирана между горния и долния мрежест панел за лесно почистване и събиране на мъх и мъх;

11. Всяко отделение е оборудвано с подвижни паравани за лесна ежедневна поддръжка и почистване;

12. Задвижващият двигател е оборудван с честотен преобразувател, позволяващ гъвкаво регулиране на скоростта на транспортиране според нуждите;

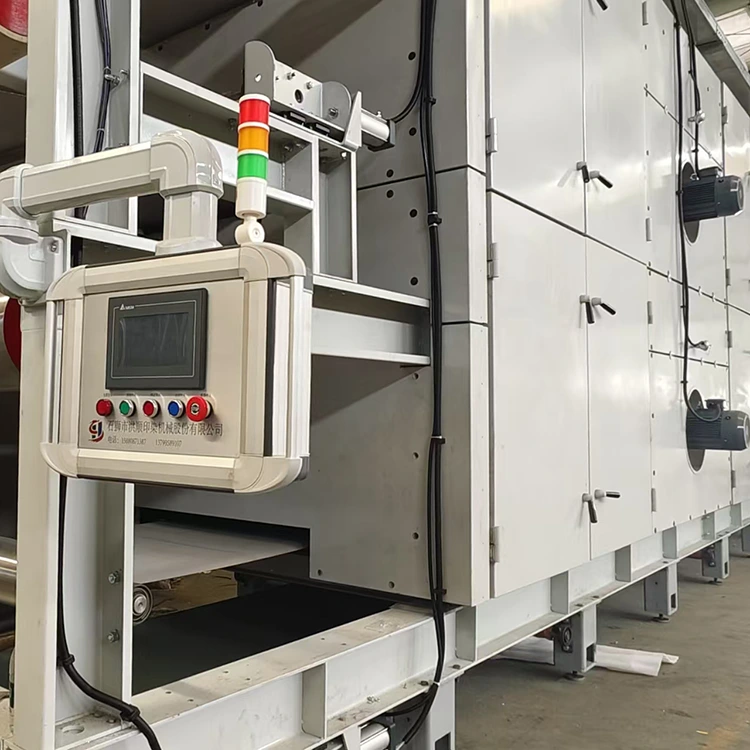

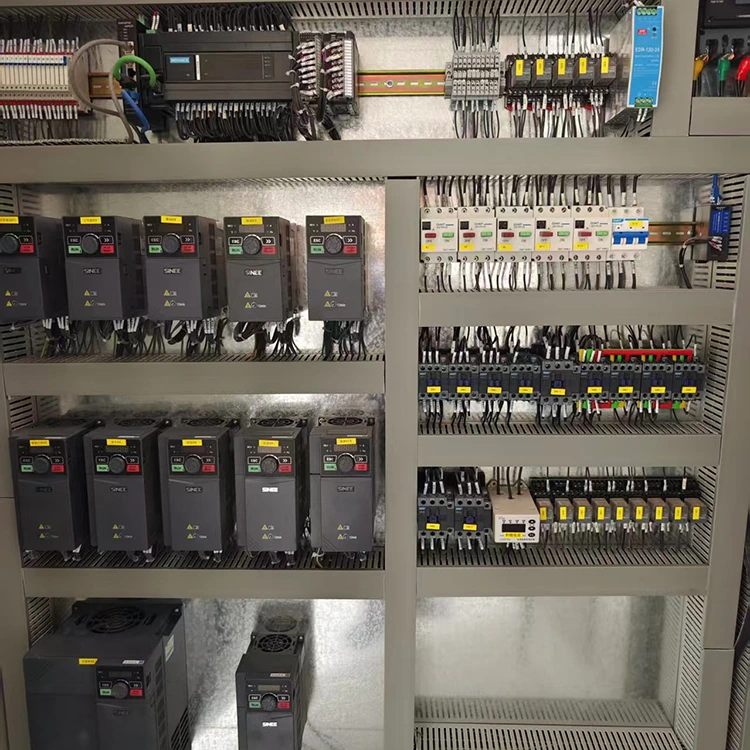

13. Електрически контрол: Сензорен контрол с вграден PLC, предлагащ лесна работа и интуитивен дисплей;

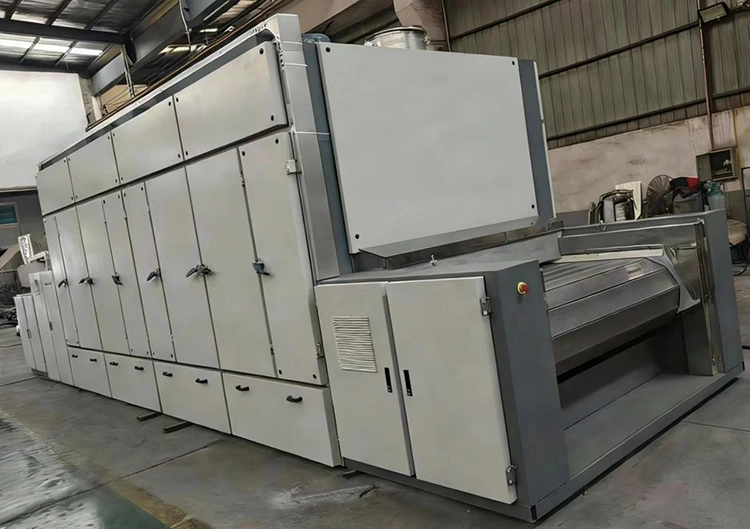

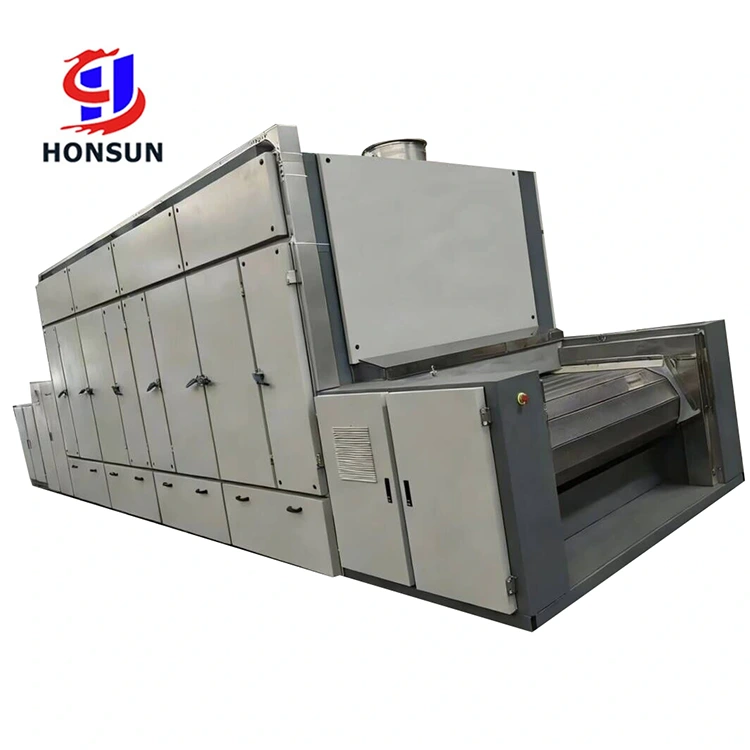

Физическа картина

Чертеж на странични размери

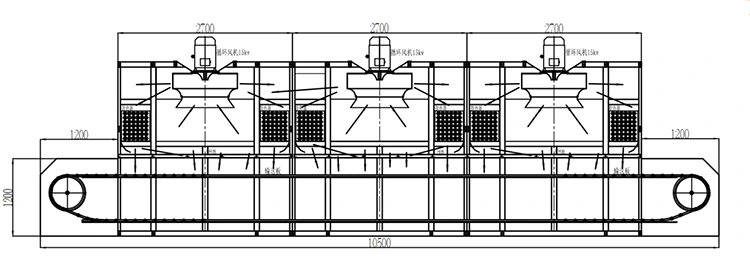

Чертеж с предни размери
